陶瓷材料激光鉆孔機：突破加工瓶頸的精密制造解決方案

一、陶瓷加工痛點：傳統工藝的局限與激光技術的破局

陶瓷材料（莫氏硬度7-9級）的高硬度與低韌性，使其成為 “難加工材料” 典型代表。傳統機械鉆孔面臨三大核心問題：

• 刀具損耗嚴重：硬質合金鉆頭加工500孔后磨損率超20%，更換成本占加工費用的40%；

• 加工效率低下：單孔加工耗時＞1秒，且需頻繁停機換刀；

• 良品率不足：材料崩裂、孔偏斜等問題導致平均良品率僅60%-70%。

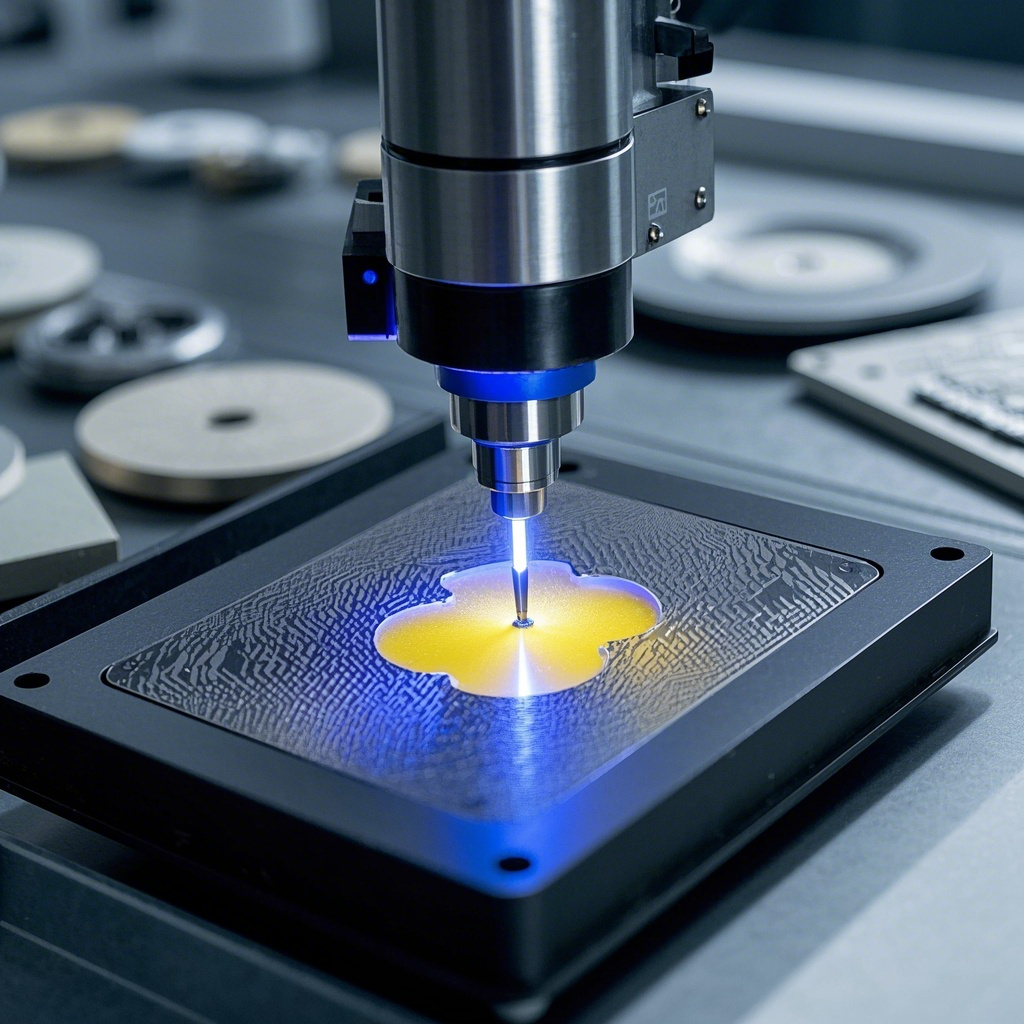

  激光鉆孔機以非接觸式加工優勢實現技術顛覆：

• 無機械應力損傷：通過激光能量汽化材料，避免傳統加工的裂紋風險；

• 微米級精度控制：配合高精度運動系統，位置精度可達±1μm，孔徑一致性誤差＜1%；

• 柔性化加工能力：無需更換物理刀具，可在數秒內切換0.05-2mm孔徑的加工任務。

二、激光鉆孔機核心組件解析與性能參數對比

1.激光器類型與適用場景：

2.運動控制系統：

• 直線電機驅動：定位精度 ±2μm，重復定位精度 ±1μm，適合 0.1mm 以下微孔的高精度加工；

• 振鏡掃描系統：加工速度＞200 孔 / 秒，支持平面內任意孔型的快速成型，適用于陣列孔批量加工。

  3.輔助系統優化：

• 真空吸附平臺：采用多孔陶瓷吸附板，將 0.2mm 超薄陶瓷基板的翹曲變形控制在 ±5μm 以內；

• 煙塵凈化裝置：配備 HEPA 過濾系統，對 0.3μm 以上顆粒的過濾效率達 99.97%，保障加工環境清潔。

三、典型工藝參數與加工效果提升策略

1.電子陶瓷基板加工（96% 氧化鋁，厚度 0.5mm）：

• 孔徑需求：0.15mm，孔間距0.3mm，陣列孔數量5000個/片

• 設備配置：紫外激光器+直線電機平臺+視覺對位系統

• 工藝參數：脈沖能量3mJ，頻率80kHz，輔助氣壓8bar（氮氣）

• 加工效果：單片加工時間8分鐘，孔徑一致性±3μm，無崩邊、無熔渣殘留

  2.航空航天陶瓷部件加工（氮化硅，厚度 2mm）：

• 孔徑需求：0.3mm，深徑比10:1，孔壁粗糙度Ra≤2μm

• 設備配置：CO?激光器+多軸聯動系統+旋轉工作臺

• 工藝參數：脈沖能量10mJ，頻率50kHz，采用螺旋掃描路徑（每圈偏移0.02mm）

• 加工效果：深孔直線度誤差0.05%，出口崩裂率＜0.5%，滿足航空級精度要求

  3.新能源陶瓷隔膜加工（氧化鋯，厚度 0.1mm）：

• 孔徑需求：80μm，孔密度2000孔/cm2，均勻性誤差＜5%

• 設備配置：超快激光器+高速振鏡+自動糾偏系統

• 工藝參數：脈沖寬度50ps，頻率200kHz，離焦量-0.1mm（深孔成型）

• 加工效果：單孔加工時間0.5ms，無熱變色，透氣率波動＜2%

四、激光鉆孔機選型避坑指南：從需求倒推配置

1.明確加工目標：

• 精度優先（如0.05mm超微孔）：選擇紫外/超快激光器+直線電機平臺，搭配±1μm精度的視覺對位系統；

• 效率優先（如萬孔級批量生產）：選擇CO?激光器+振鏡掃描系統，關注設備的自動上下料與產能匹配能力。

  2.考察設備穩定性：

• 激光器壽命：主流CO?激光器壽命≥10,000小時，紫外激光器≥20,000小時；

• 溫度控制：需配備恒溫冷卻系統（溫度波動≤±1℃），避免光路漂移影響加工精度。

  3.隱性成本考量：

• 維護便利性：選擇模塊化設計設備（如可拆卸式激光頭，維護時間縮短50%）；

• 能耗成本：對比不同設備的功率消耗（如某款設備每小時耗電 15kWvs.25kW），年差值可達數萬元。

五、行業趨勢：從自動化到智能化的技術演進

1.智能化加工升級：
